最終外観検査システム
基板製造における実装前最終段階の検査を担っております。
その名の通り基板の外観から不良がないかどうかを確認するのが最終外観検査です。
検査項目例
- キズ
- 異物
- 変色
- 欠け
- 打痕
- ムラ
- 凹み
- クラック
導入メリット
- 1.検査の質の向上
高品質で安定性の高い検査が実現できます。
また、お客様の要望される基準に検査の質を合わせることが可能です。
- 2.製品品質の向上
より良い製品づくりのために検査機の検査データを分析することが可能です。
製品自体の品質向上が期待できます。
- 3.コストの削減
目視よりも短時間で目視と同じ、あるいは目視よりも高いクオリティの検査が可能です。
人と機械で役割分担をして検査を行うことにより、コストの削減が期待できます。
製品ラインナップ
手動最終外観検査装置 M100 Series

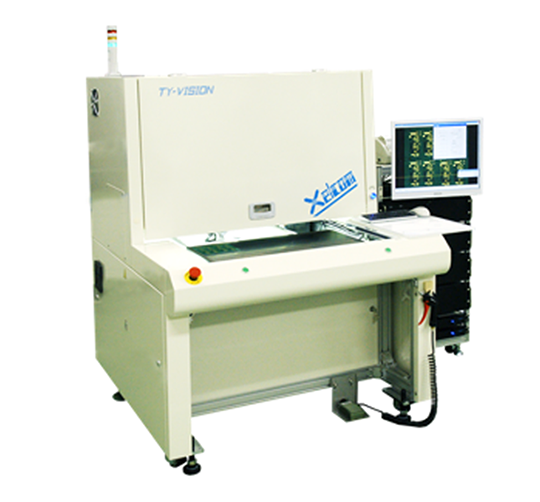

Model M109SC
FPC（PCB）のシート検査に最適
FPC（PCB）のシート検査に最適
有効検査サイズ 300(W)×500(D)mm、高画素カメラ搭載により高い検出力とユーザビリティを両立しました。
| モデル | M109SC |
|---|---|
| 基板サイズ (mm) | ～305×510 |
| 基板厚み (mm) | 0.1～2.4 |
| カメラタイプ | カラーラインセンサーカメラ（7.3K or 16K） |
| カメラ角度 | 3段階切替可能 |
| 分解能 | 5μm / 10μm(出荷時固定) |
| 光源 | 白色LED (エントリーごとに光量調整可) |
| 電源 | AC 200～230V ±10% 単相 50/60 15A |
| 装置サイズ (mm) | 1131(W)×1430(D)×1542(H)（運用時本体） |

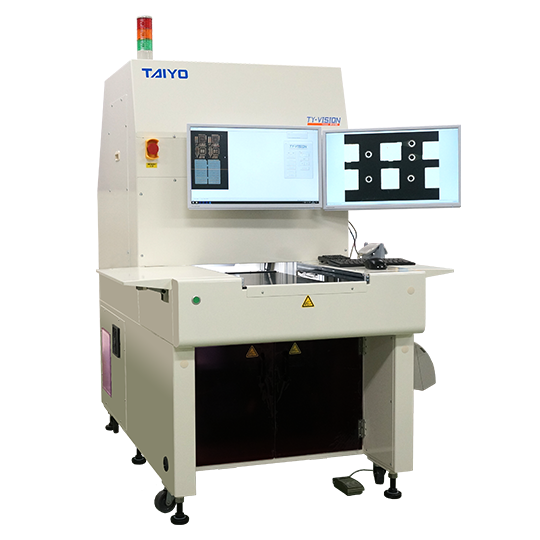

Model M105SC
幅広い種類の基板に対応、使い勝手抜群の手動機
幅広い種類の基板に対応、使い勝手抜群の手動機
角度可変カメラとLED照明で、コンパクトながらもしっかり検査。光学分解能の選択肢も幅広くご用意、ご要望の検査に最適な仕様を。
| モデル | M105SC |
|---|---|
| 基板サイズ (mm) | ～280（250）×330 |
| 基板厚み (mm) | 0.1～2.4 |
| カメラタイプ | カラーラインセンサーカメラ（7.3K or 16K） |
| カメラ角度 | 3段階切替可能 |
| 分解能 | 5μm / 10μm（標準）/ 15μm / 20μm |
| 光源 | 白色LED (エントリーごとに光量調整可) |
| 電源 | AC 100V ±10% 単相 50/60 15A |
| 装置サイズ (mm) | 1245(W)×1000(D)×1400(H)（運用時本体） |

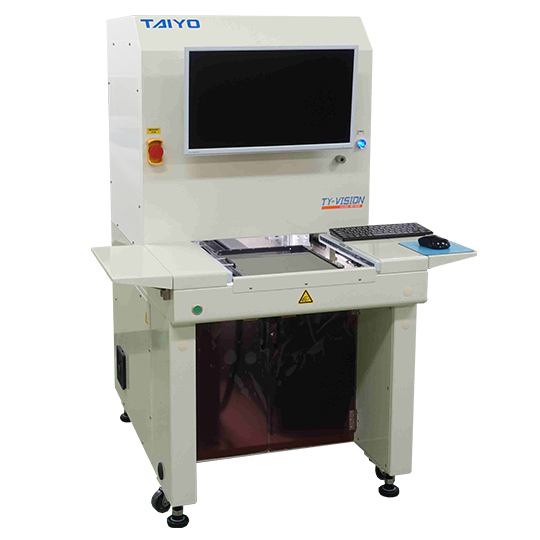

Model M106SC
ベストセラー機「M105」から大判対応機登場
ベストセラー機「M105」から大判対応機登場
当社で最も販売実績のある最終外観検査システム「M105」の機能をそのままに、大判品の検査に対応した姉妹機をご紹介。
| モデル | M106SC | M107SC |
|---|---|---|
| 基板サイズ (mm) | ～600×350 | ～610×510 |
| 基板厚み (mm) | 0.1～2.4 | |
| カメラタイプ | 7,500 画素カラーラインセンサーカメラ | |
| カメラ角度 | 3段階切替可能 | |
| 分解能 | 15μm | |
| 光源 | 白色LED (エントリーごとに光量調整可) | |
| 電源 | AC 100V ±10% 単相 50/60 Hz (本体) 15A | |
| 装置サイズ (mm) | 1211(W)×1273(D)×1405(H)（運用時本体） | 1600(W)×1600(D)×1430(H)（運用時本体） |

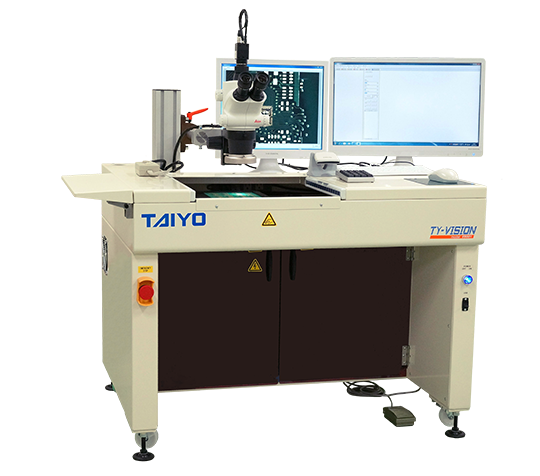

Model M110SC
ベストセラー機M105SCをベースにコストダウンを図った廉価仕様機（光学分解能35μm）
ベストセラー機M105SCをベースにコストダウンを図った廉価仕様機（光学分解能35μm）
有効検査サイズ250(W)×330(D)mm、基本性能はM105SC譲りで高い検出力を誇ります。
| モデル | M110SC |
|---|---|
| 基板サイズ (mm) | ～250×330 |
| 基板厚み (mm) | 2.0 |
| カメラタイプ | カラーラインセンサーカメラ（7.3K） |
| カメラ角度 | 0度、8度、16度（出荷時固定） |
| 分解能 | 35μm |
| 光源 | 白色LED |
| 電源 | AC 200～230V ±10% 単相 50/60 15A |
| 装置サイズ (mm) | 1001(W)×1020(D)×1400(H)（運用時本体） |
自動最終外観検査装置 A300 Series

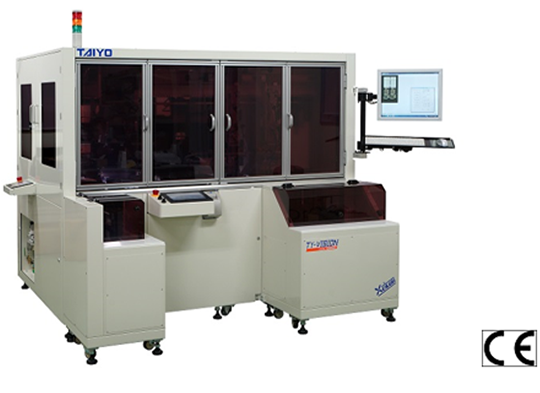

Model A307
欲しかった機能が凝縮された、高精細対応自動機
欲しかった機能が凝縮された、高精細対応自動機
両面検査だけでなく、異なる条件での片面2回検査も可能。クリーンローラー、重なり投入検知機能、合紙抜挿機能も標準搭載。
| モデル | A307DC |
|---|---|
| 基板サイズ (mm) | 45×50～200×300 |
| 基板厚み (mm) | 0.2～2.0 |
| カメラタイプ | 16,000画素カラーラインセンサーカメラ |
| カメラ角度 | 3段階切替可能 |
| 分解能 | 5μm / 10μm（標準） |
| 光源 | 白色LED (エントリーごとに光量調整可) |
| 電源 | AC 200/208/220/230V ±10% 三相 50/60 Hz 30A |
| 装置サイズ (mm) | 2248(W)×1687(D)×1987(H)（運用時） |
確認システム Verify Station

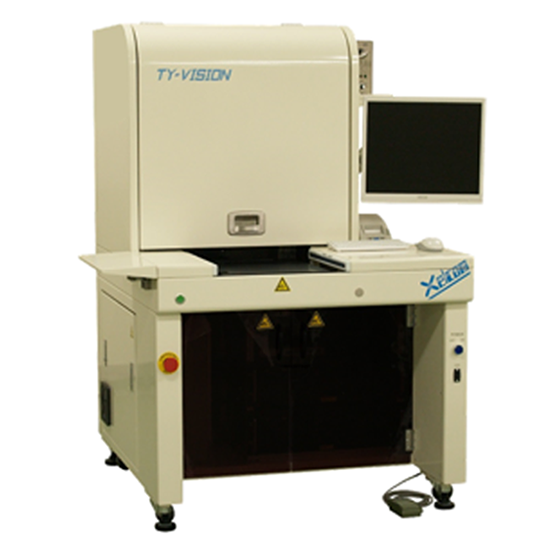

Model VS001
欠陥の確認作業を、より確実に、簡単に、効率的に
欠陥の確認作業を、より確実に、簡単に、効率的に
当社の検査システムとオンライン接続！テンキーを押すだけでテーブルが自動で動いて欠陥を表示。欠陥画像と良品画像を見比べながら確定作業を行う事が可能です。
| モデル | VS001 | VS002 | VS004 | VS003 |
|---|---|---|---|---|
| 基板サイズ (mm) | ～330×280（250） | ～500×600 | ||
| 光源 | 白色LED | |||
| 検査方法 | 吸着搬送 (オプションで専用テーブル対応可能) | |||
| 特記事項 | 標準機 | CEマーキング適合済 | ペンマーキング機能 | 大判対応機 |
